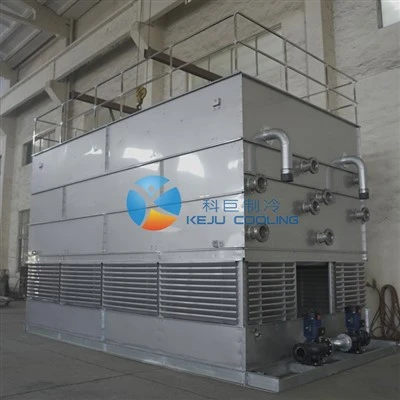

काउंटर फ्लो क्लोज्ड टाइप कूलिंग टॉवर



गर्मी उपचार उद्योग में मुख्य सहायक उपकरण के रूप में, केबीएल श्रृंखला काउंटर फ्लो बंद प्रकार के कूलिंग टॉवर का उपयोग गर्मी उपचार शमन मीडिया, नियंत्रित वातावरण बहुउद्देश्यीय भट्टियों, प्रेरण हीटिंग भट्टियों, वैक्यूम भट्टियों, आदि में किया जाता है; सेंट्रल एयर कंडीशनिंग, फोर्जिंग, कास्टिंग, रसायन उद्योग, भोजन, इंजेक्शन मोल्डिंग, प्रिंटिंग, जनरेटर सेट, बिजली संयंत्र, ग्लास पिघलने वाली भट्टियां, और अन्य क्षेत्र।







कार्यशील तरल पदार्थ (शीतल पानी या अन्य तरल) काउंटर फ्लो बंद प्रकार के कूलिंग टॉवर के कॉइल में घूमता है, तरल पदार्थ की गर्मी को कॉइल की दीवार द्वारा अवशोषित किया जाता है, और स्प्रे पानी को कॉइल की सतह पर स्प्रे किया जाता है। ताप विनिमय. उसी समय, ठंडी हवा इकाई के निचले भाग में एयर इनलेट ग्रिल से टॉवर में प्रवेश करती है और नीचे से ऊपर तक घूमती है, समान रूप से कॉइल की सतह से गुजरती है। पानी का एक छोटा हिस्सा वाष्पित हो जाता है और गर्मी को अवशोषित कर लेता है, और गर्म और आर्द्र हवा को मशीन से शीर्ष पंखे के माध्यम से छुट्टी दे दी जाती है, और शेष पानी अगले चक्र के लिए नीचे की पानी की ट्रे में गिर जाता है। कुंडल में तरल बंद लूप बहुत कम खपत करता है, और स्प्रे पानी की निकास दर केवल 0.1%-0.2% है।





* उत्पादन क्षमता में सुधार, जल परिसंचरण को नरम करना, कोई स्केलिंग नहीं, कोई रुकावट नहीं, कोई नुकसान नहीं;

* उपकरण का सेवा जीवन बढ़ाएं, विश्वसनीय और स्थिर संचालन सुनिश्चित करें, विफलता दर कम करें और दुर्घटनाओं को रोकें;

* पूरी तरह से बंद-लूप परिसंचरण, कोई अशुद्धियाँ प्रवेश नहीं, कोई मध्यम वाष्पीकरण नहीं, कोई प्रदूषण नहीं;

* संयंत्र की उपयोगिता दर में सुधार, पानी की टंकी की कोई आवश्यकता नहीं; फर्श की जगह कम करें, छोटी जगह पर कब्जा, आसान स्थापना, आंदोलन, लेआउट, कॉम्पैक्ट संरचना;

* संचालित करने में आसान, स्थिर संचालन और स्वचालन की उच्च डिग्री;

* व्यापक रूप से उपयोग किया जाता है, माध्यम में हीट एक्सचेंजर का कोई क्षरण नहीं होता है, और इसे सीधे ठंडा किया जा सकता है;

* संचालन एवं रखरखाव लागत कम है।





नमूना	शीतलन क्षमता (किलोकैलोरी/घंटा)	कार्य प्रवाह (एम³/घंटा)	आयाम (एल*डब्ल्यू*एच) (मिमी)	इनलेट और आउटलेट व्यास
केबीएल-05	150000	30	2800x1870x2450	डीएन80
केबीएल-06	180000	36	2800x1870x2450	डीएन80
केबीएल-07	225000	45	3400x1970x2600	डीएन100
केबीएल-08	260000	52	3400x1970x2600	डीएन100
केबीएल-09	300000	60	3400x1970x2600	डीएन100
केबीएल-10	350000	70	3400x1970x3250	डीएन125
केबीएल-12	400000	80	3400x1970x3250	डीएन125
केबीएल-13	450000	90	3400x1970x3250	डीएन125
केबीएल-14	500000	100	3400x2340x3250	डीएन125
केबीएल-15	550000	110	3400x2340x3250	डीएन125
केबीएल-16	600000	120	4200x2340x3350	डीएन150
केबीएल-17	650000	130	4200x2340x3350	डीएन150
केबीएल-18	700000	140	4200x2340x3350	डीएन150
केबीएल-19	750000	150	4200x2340x3350	डीएन150
केबीएल-20	800000	160	4800x2340x4200	डीएन200
केबीएल-21	900000	180	4800x2340x4200	डीएन200
केबीएल-22	1000000	200	4800x2340x4200	डीएन200
केबीएल-23	1100000	220	4800x2340x4200	डीएन200
केबीएल-24	1200000	240	5350x2340x4300	डीएन200
केबीएल-25	1300000	260	5350x2340x4300	डीएन200
केबीएल-26	1400000	280	6100x2340x4250	डीएन250
केबीएल-27	1500000	300	6100x2340x4250	डीएन250
केबीएल-28	1700000	340	5350x3200x4650	डीएन250
केबीएल-30	1900000	380	5350x3200x4650	डीएन250
केबीएल-32	2100000	420	5800x3200x4650	डीएन250
केबीएल-34	2500000	500	6500x3200x4700	डीएन300
केबीएल-36	2800000	560	6500x3200x4700	डीएन300

नोट: उपरोक्त तकनीकी पैरामीटर केवल संदर्भ के लिए हैं: क्योंकि उत्पाद लगातार अद्यतन और अनुकूलित होते हैं, पैरामीटर बिना किसी पूर्व सूचना के परिवर्तन के अधीन हैं।









1. उपयोग परिवेश के लिए आवश्यकताएँ

* अम्लीय निकास गैस, विस्फोटक धूल, गंभीर कालिख और अत्यधिक जल वाष्प से बचें;

* किसी इमारत के बगल में स्थित, इसे एयर इनलेट से पर्याप्त दूरी पर रखा जाना चाहिए (0.5-3एम, मॉडल के आधार पर);

* गड्ढे की बाड़ की दीवार में स्थापित, इसे गर्म और आर्द्र हवा के प्रवाह के कारण होने वाले ताप निर्वहन दोष के प्रति सचेत करना चाहिए; विशेष परिस्थितियों में वायु प्रेरित उपकरण पर विचार किया जा सकता है।



2. उपयोगकर्ता पाइपिंग समस्याएँ

* अतिप्रवाह और हवा के प्रवेश को रोकने के लिए पाइपिंग, पंप और वाल्व कूलिंग टॉवर के बहते जल स्तर के नीचे स्थापित किए जाने चाहिए;

* उपकरण प्लेसमेंट पर विचार करते समय, पर्याप्त पानी पंप हेड होना चाहिए और हेड पर दबाव हानि और कूलिंग कॉइल पाइप पर दबाव हानि को ध्यान में रखा जाना चाहिए;

* द्रव शीतलन के लिए इंटरफ़ेस फ्लैंज का डिज़ाइन दबाव 1MPa है, और सभी पाइपलाइनों के लिए हैंगर या सपोर्ट पर विचार किया जाना चाहिए।



3. रखरखावRके समीकरणSप्रार्थना करनाSप्रणाली

* जैसे ही बंद कूलिंग टॉवर चलता है, पानी में खनिज और अन्य अशुद्धियाँ अवक्षेपित हो जाएंगी और टैंक में जमा हो जाएंगी, इसलिए हमें समय-समय पर पानी की गुणवत्ता की जांच करनी चाहिए और नियमित आधार पर ब्लो डाउन और साफ करना चाहिए, इससे पानी की गुणवत्ता को अच्छी तरह से नियंत्रित किया जा सकता है और रोका जा सकता है। स्केलिंग.

* छिड़काव पानी की गुणवत्ता की आवश्यकताएँ: औद्योगिक रीसर्क्युलेटिंग शीतलन जल उपचार के डिजाइन के लिए जीबी 50050-95 कोड देखें; जहां विशेष रूप से खराब गुणवत्ता वाला पानी है, वहां शुद्धिकरण (नरम) पर विचार किया जाएगा।



4. पुनरावर्ती जल का अनुपूरक

* बंद प्रणाली में पुनरावर्ती पानी को पानी की गुणवत्ता के लिए उत्पादन प्रक्रिया की आवश्यकताओं को पूरा करना चाहिए, और नरम पानी या शुद्ध पानी का उपयोग किया जा सकता है।

* बंद प्रणाली एक तरल स्तर नियंत्रण प्रणाली से सुसज्जित है; यदि सिस्टम चेतावनी संदेश देता है, तो पुनर्चक्रण जल का स्तर कम है, और हमें पुनर्चक्रण जल जोड़ने की आवश्यकता है।



5. रखरखाव औरCका झुकावSप्रार्थना करनाTअंक

* नोट: छिड़काव वाले पानी को समय-समय पर बदला जाना चाहिए, और छिड़काव टैंक को नियमित रूप से साफ किया जाना चाहिए।

* क्षेत्रों में पानी की कठोरता में अंतर है। अर्थात्, यह अनुशंसा की जाती है कि छिड़काव वाले पानी को बदल दिया जाए और दक्षिणी क्षेत्रों में हर 5-6 महीने में एक बार टैंक को साफ किया जाए। उत्तरी क्षेत्रों में, यह अनुशंसा की जाती है कि छिड़काव वाले पानी को बदल दिया जाए और टैंक को हर 2-3 महीने में एक बार साफ किया जाए। वास्तविक प्रतिस्थापन समय वैसा ही होगा जैसा मामला हो।



6. विरोधी ठंडPकी समस्याCखो गयाCउफ़िंगTओवेर

* बंद प्रकार के कूलिंग टॉवर के लिए एंटी-फ़्रीज़िंग उपायों को आम तौर पर दो श्रेणियों में वर्गीकृत किया जाता है:

(1). क्षेत्रों में तापमान के अंतर के अनुसार, अनुपात के अनुसार एंटी-फ्रीजिंग घोल डालें।

(2.) जहां तापमान कम है, जब उपकरण थोड़े समय के लिए नहीं चलता है या चलना बंद कर देता है, तो ठंड को रोकने के लिए छिड़काव वाले पानी को छोड़ देना चाहिए।





एथिलीन ग्लाइकोल (wt%)	0	10	20	30	40	50	58
निश्चित बिंदु (डिग्री)	-0.0	-3.5	-8	-15	-24	-36	-48
